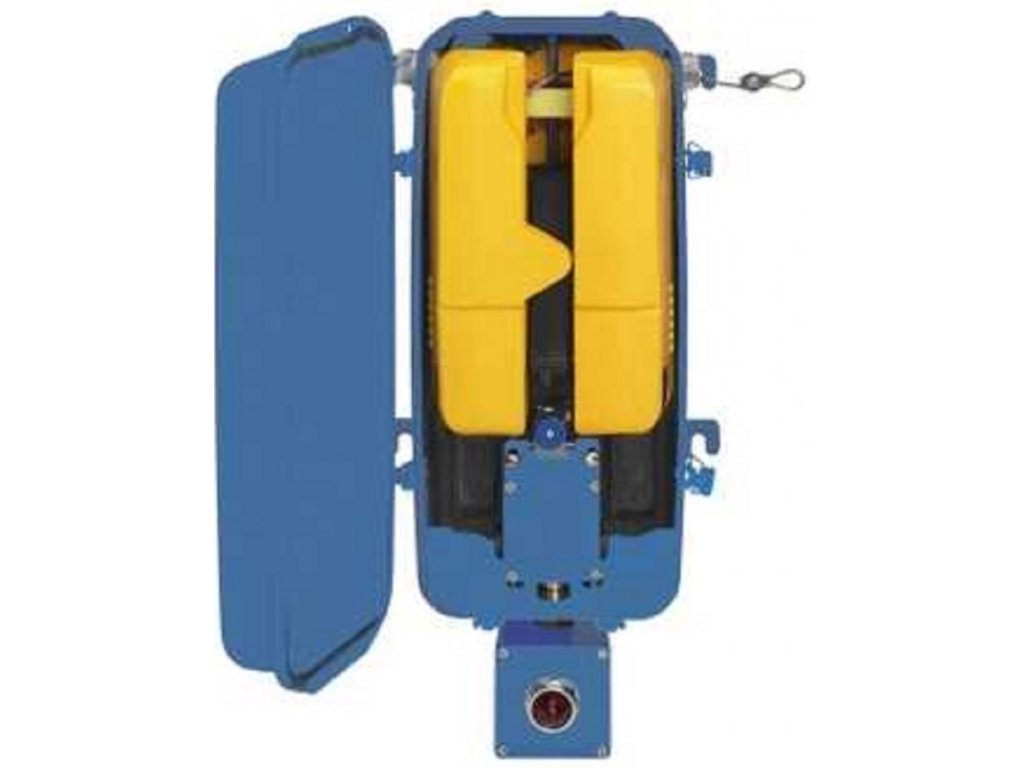

Spínač núdzového zastavenia Schneider Electric XY2CB34 / modrý

Podrobný popis

Spínač núdzového zastavenia Schneider Electric XY2CB34 / modrý

Produktový rad Telemecanique Núdzové ťahové spínače XY2C. Jednoduchý ťahový lanový vypínač, kategória prepätia trieda I EN/IEC 61140, trieda I NF C 20-030. Káblový ťahový spínač XY2CB - pravá a ľavá strana - 1NC +1NO - pilotné svetlo 220V.

Parametre

• Miestna signalizácia s kontrolným svetlom, 220 V
• Počet káblov 2
• Maximálna dĺžka spúšťacieho kábla 328,08 ft (100 m)
• Resetovanie zvnútra krytu
• [Us] Nominálne napájacie napätie 220 V
• Typ a zloženie kontaktov 1 NC + 1 NO
• Pomalé prerušenie činnosti kontaktov
• Kotviaci bod spúšťacieho kábla na pravej a ľavej strane
• Napájanie svetelného bloku cez integrovaný transformátor
• Sekundárne napätie 6 V
• Pripojenie - svorky Skrutková svorka, 1 x 0,5...2 x 1,5 mm2
• Uťahovací moment 7,08...10,62 lbf.in (0,8...1,2 N.m)
• Číslo káblového vstupu 1 závitový vstup Pg 13.5 káblový vývod
• Označenie CE
• Mechanická odolnosť 60 000 cyklov
• Vzdialenosť medzi káblovými podperami 5 m (16,40 ft)
• [Ie] menovitý prevádzkový prúd 0,1 A 600 V, DC-13, Q600 EN/IEC 60947-5-1 Príloha A
• 1,2 A 600 V, AC-15, A600 EN/IEC 60947-5-1 Príloha A
• [Ithe] konvenčný uzavretý tepelný prúd 10 A
• [Ui] menovité izolačné napätie 500 V 3)EN/IEC 60947-1, 600VCSA C22.2 č. 14
• [Uimp] menovité impulzné výdržné napätie 6 kV EN/IEC 60947-1
• Kladné otvorenie podľa EN/IEC 60947-5-1
• Maximálny odpor medzi svorkami 25 MOhm EN/IEC 60255-7 kategória 3, 25 MOhm NF C 93-050 metóda A
• Ochrana proti skratu 10 A kazetová poistka gG EN/IEC 60269
• Popis svoriek ISO č. 1 (13-14) NO (11-12) NC
• Rozmery výrobku 45,8 x 20,8 x 15,5 cm
• Hmotnosť výrobku 18,9 kg
• Hmotnosť balenia 25,6 kg

Obsah balenia

• Spínač núdzového zastavenia Schneider Electric XY2CB34 / modrý
